大同工機のCFRP用エンドミルは、CFRPの問題点を解決します。バリやデラミを出さないように工夫された、エンドミル形状と加工のノウハウを採用することで、従来のバリ取り工程を減らし、品質を向上しお客様と共に問題解決へと努めて参ります。
アルファカーボンミル
寸法表
| アルファカーボンミル | ||||
| エンドミル寸法 | ||||
| 外形 | 刃長 | シャンク径 | 刃数 | 全長 |
| φ3 | 6 | 6 | 2 | 65 |
| φ4 | 8 | 6 | 4 | 70 |
| φ6 | 12 | 6 | 4 | 75 |
| φ8 | 16 | 8 | 4 | 80 |
| φ10 | 20 | 10 | 4 | 100 |
| φ12 | 24 | 12 | 4 | 110 |
スワイプして表をご確認ください
特徴

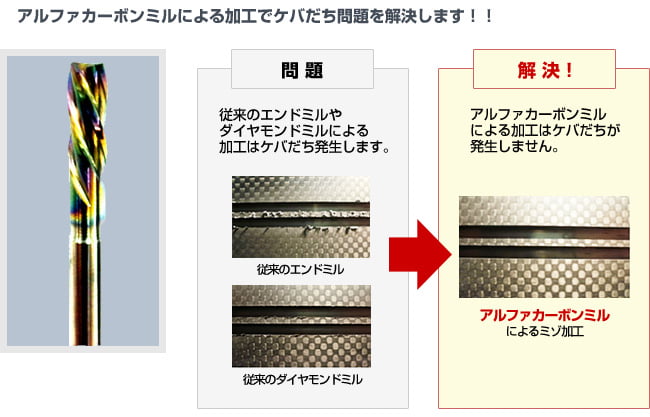

- 薄物製品を両面接着テープで段取りを行っても、加工する時にエンドミルが逆ネジレのために製品の浮き上がりがない。
- 溝加工において、エンドミルが逆ネジレのため、上面にバリが発生しない。
- 電極などの上面にバリが出ない、加工方法にも使用できる。（切削ノウハウあり）
- 通常のエンドミルより、製品が浮き上がらないため、送りスピードが2倍以上速くなります。
アルファXミル
寸法表
| アルファXミル | ||||
| エンドミル寸法 | ||||
| 外形 | 刃長＊刃数 | シャンク径 | 刃数 | 全長 |
| φ3 | 12＊2 | 6 | 6 | 65 |
| φ4 | 15＊2 | 6 | 7 | 70 |
| φ6 | 20＊3 | 6 | 8 | 75 |
| φ8 | 26＊3 | 8 | 12 | 80 |
| φ10 | 34＊3 | 10 | 16 | 100 |
| φ12 | 39＊3 | 12 | 18 | 110 |
スワイプして表をご確認ください
特徴

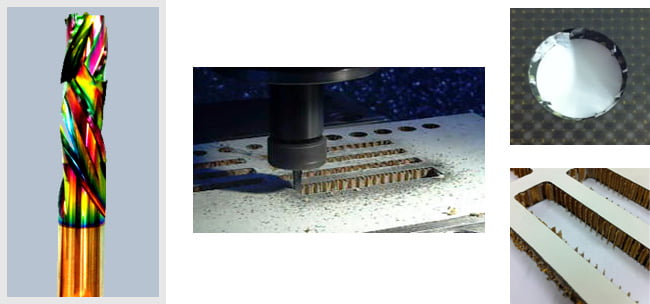

- トリミング加工において、逆ネジレと正ネジレがある為、上下面にバリが発生しない。
- 薄板・窓枠加工時に、逆ネジレと正ネジレがある為、力が均等になりビビリが発生しにくい。
- ハニカム加工は通常片面ずつ加工するが、両面にバリが出ない為、一度に加工でき時間短縮になる。
- 刃物の構造上チカラが上下面にかかる為、送りが速くできる。
CFRPとは
CFRPとは「carbon fiber（炭素繊維） reinforced（強化） plastics（プラスチック）」の略で、「炭素繊維強化プラスチック」の略称です。鉄以上の強度を持ちながら軽さは鉄の1/4、熱収縮・熱膨張がほとんどない素材であることから注目され、ゴルフシャフトや釣竿のスポーツ用途から実用化が始まり、1990年代から航空機、自動車などの産業用に用途が拡大、建築、橋梁の耐震補強など、建設分野でも広く使われ、今後はさらに医療機器など各分野にて使用されることが期待されています。
