チューブラ式液面計
この液面計は、可視部にガラス管を用いた最も簡単な構造で、低圧・低温用※として幅広くご使用いただいております。
※耐圧0.5MPa以下、温度50℃/100℃未満
- ガラスの保護管(プロテクター)を標準装備
- ゲージバルブに緊急遮断用ボールキャッチ弁を採用(TUP-7R/7Gを除く)

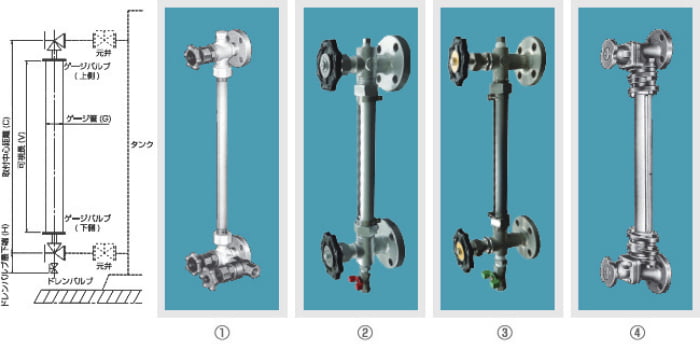

| 型式 | TUP-9C | TUP-5B | TUP-6F TUP-64 TUP-66 TUP-66L | TUP-7R TUP-7G |
| ① | ② | ③ | ④ | |
| 材質 | PVC （硬質塩ビ） | FC200 | TUP-6F 炭素鋼 -64 SUS304 -66 SUS316 -66L SUS316L | TUP-7R FC／RL (天然硬質ゴム ライニング) TUP-7G FC／GL (グラスライニング) |
| 接続規格 | JIS10K | JIS10K | JIS10K JPl150Lb | JIS10K JPl150Lb |
| 可視長 V | V=C-165mm (C：取付中心距離) | V=C-140mm (C：取付中心距離) | V=C-150mm (C：取付中心距離) | TUP-7R V=C-220mm TUP-7G V=C-266mm (C：取付中心距離) |
| ゲージ管 G | O.D φ19 × I.D φ13 | O.D φ19 × I.D φ13 | O.D φ19 × I.D φ13 | O.D φ25 × I.D φ19 |
| ドレン弁 最下端 H | ― | 約80mm | TUP-6F 約110mm TUP-64 -66 -66L 約100mm | ― |
| バルブ仕様 | ボールチャッキ弁 | ボールチャッキ弁 | ボールチャッキ弁 | ダイヤフラム弁 |
スワイプして表をご確認ください
【中間コネクター】
ガラス管1本での最大取付長さは、取付中心距離(C)を2,000mmまでとしております。（ガラス径φ19は、2,000mm、φ25mmは1,500mm) これ以上の可視長さで液位を監視される場合は、中間コネクターを用いて可視長を長くすることができます。
ご注意：中間コネクターを取付けますと、上記の可視(V)寸法が変わります。
【ゲージ管】
液体に合わせてゲージ管の材質を選択いただけます。硬質ガラス、樹脂製(PVC、アクリル、テフロン）などがあります。
【フロート（オプション）】
ゲージ管内にフロート（浮き玉）を入れることで、透明な液体の液位をより明確に見ることができます。
ガラス部／バルブ部

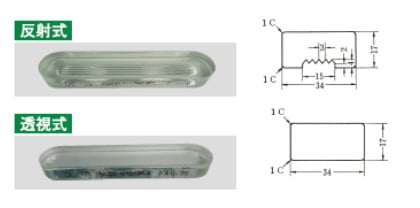

ゲージガラス
【反射式・透視式用】
ゲージガラスはJIS規格（JISB8211）に準拠した硬質強化ガラスを使用しています。この他に高温用（180度以上）のガラスや、耐薬品用の樹脂（PVC、アクリル）や、テフロンコーティングを施したものもご用意できます。

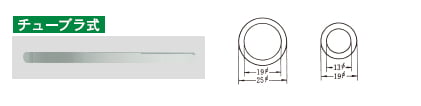

【チューブラ式用】
円筒径のゲージ管は硬質ガラスを用いています。標準は外径φ19mmを使用し、他に外径φ25mmのものもあります。また、耐薬品用に掛脂（PVC、アクリル）も製作しております。

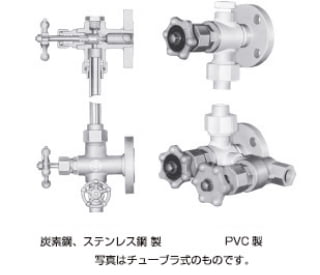

ゲージバルブ
【緊急遮断用ボールチャッキ弁】
ガラスの破損に備え、この緊急遮断用ボールチャッキ弁を標準としています。（一部の製品は除きます）
不慮のガラス破損が発生すると、バルブ内の液通路をボールが遮断し、タンク容器の外部へ液が流出するのを瞬時に防ぎます。
このバルブを使用しているモデル
- 反射式液面計 RU-B
- 透視式液面計 TJS-B
- チューブラ式液面計 TUP-9C, TUP-5B, TUP-6F/64/66L

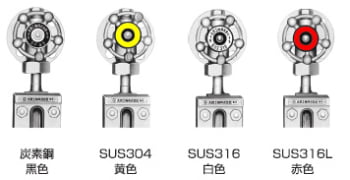

【ハンドルプレート】
上下バルブに取付いているプレートは、使用している材質が容易に判別できる色分け表示をしています。
目視で判別しにくい各種ステンレス材や、長年の使用で判別しにくい場合などの材質確認に役立っています。
