製品情報

バケット形ストレーナ

バケット形ストレーナ ストレートフロー

バケット形ストレーナは、主として水平配管内に設置されます。 本体内にエレメントがあり、上部カバーを開放し、抜出しできるため、捕捉されたスラッジ(夾雑物)は、そのまま外部へ取り出されます。
さらに形状的にバランスが取りやすいので、大型のものに適します。

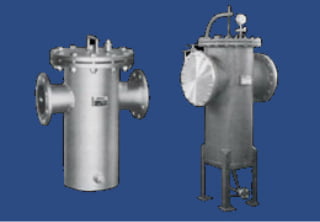

B1 ストレートフロー 標準タイプ
B1 ストレートフロー 標準タイプ

・水平配管タイプ(ストレートフロー)で低圧損
・小径から大径まで適合
・夾雑物(スラッジ)の多い場所に最適
・捕捉した夾雑物(スラッジ)はエレメントを抜き出して外部へ排除

接続口径25A~500A

※上記以外の接続口径も製作しておりますので、お問合せください。

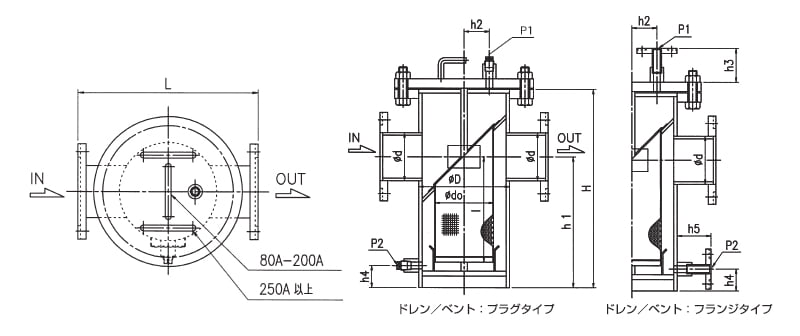

B1【製作呼び径:25A~300A】
B1【製作呼び径:25A~300A】

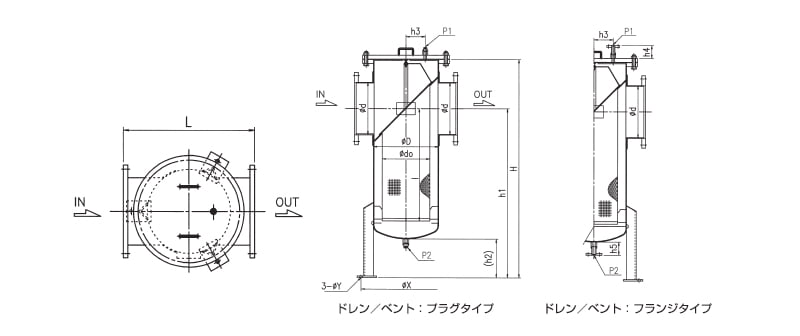

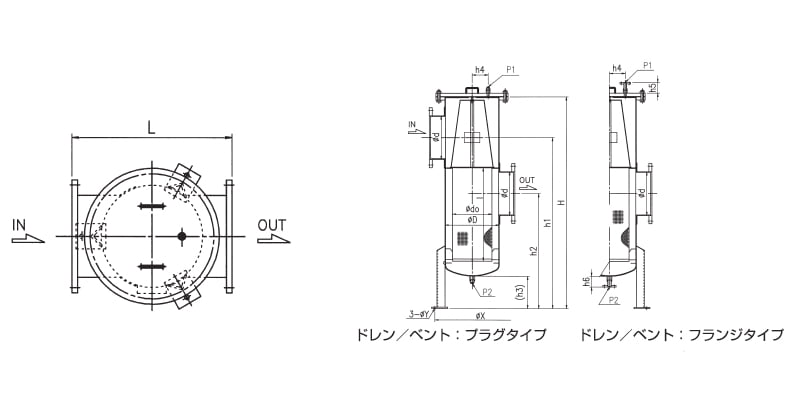

B1【製作呼び径:350A以上】
B1【製作呼び径:350A以上】

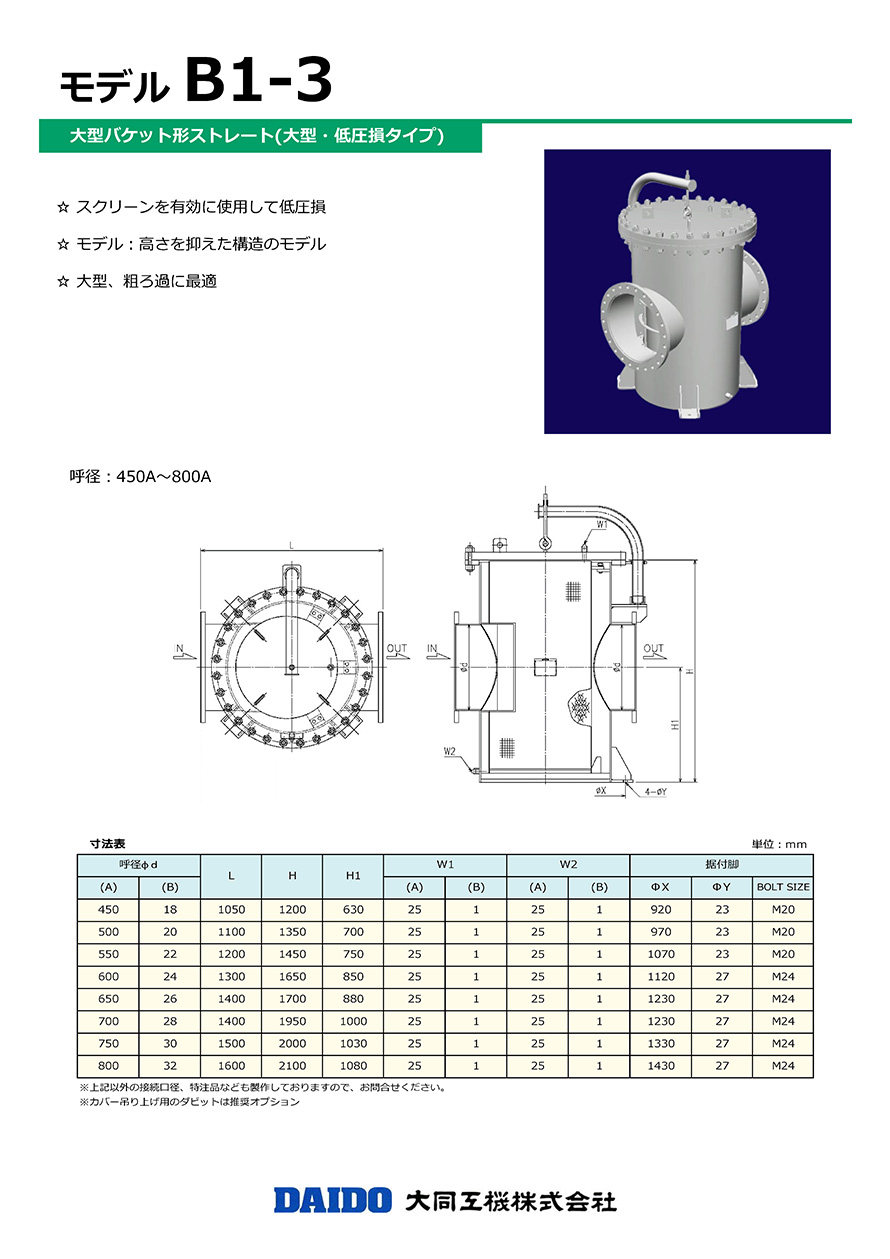

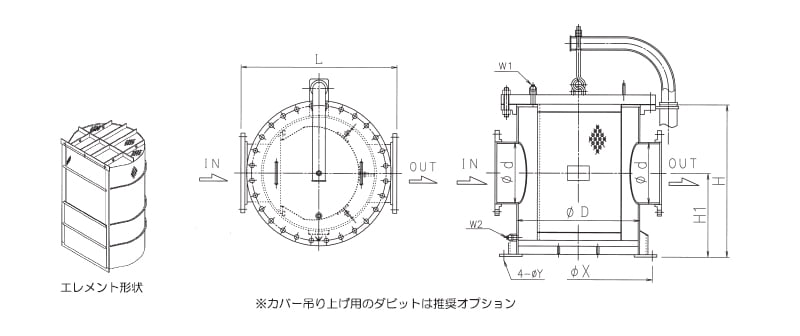

B1-3 ストレートフロー 大型・低圧損タイプ
B1-3 ストレートフロー 大型・低圧損タイプ

・半円(カマボコ形)形状エレメント
・スクリーンを有効に使用して低圧損
・高さを抑えた構造のモデル
・大型、粗ろ過に最適

接続口径450A~800A

※上記以外の接続口径も製作しておりますので、お問合せください。

DSU(旧KB1) 鋳物タイプ
DSU(旧KB1) 鋳物タイプ

・鋳物製でコンパクト、小径に適合
・各部の接続、多種類の材質に対応
・カバー部はキャップ式とフランジ式

接続フランジ(JIS、JPI、ASME)/捻じ込み
材質FC200/FCD-S/SCPH2/A216Gr-WCB/SCS13/SCS14/SCS16/その他
材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

バケット形ストレーナ 段違いフロー

バケット形ストレーナは、主として水平配管内に設置されます。 本体内にエレメントがあり、上部カバーを開放し、抜出しできるため、捕捉されたスラッジ(夾雑物)は、そのまま外部へ取り出されます。
さらに形状的にバランスが取りやすいので、大型のものに適します。

段違いフロータイプ(B2)は、ストレートフロータイプ(B1)に対して細かいろ過に適します。本体構造は、オフセットタイプで、入口中心線に対し出口中心線は、若干下方へ取付きます。

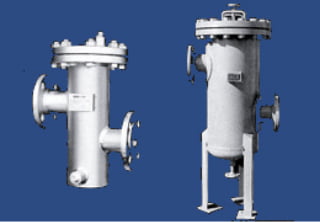

B2 段違いフロー 標準タイプ
B2 段違いフロー 標準タイプ

・段違い配管タイプ
・微細ろ過に最適
・捕捉した夾雑物(スラッジ)をエレンメントで抜き出して外部へ排除
・夾雑物(スラッジ)の多い場所に最適

接続口径25A~500A

※上記以外の接続口径も製作しておりますので、お問合せください。

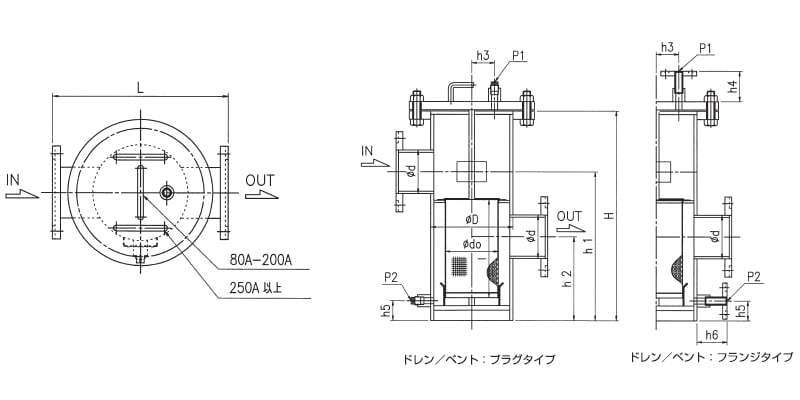

【製作呼び径:25A~300A】
【製作呼び径:350A以上】
【製作呼び径:350A以上】
【製作呼び径:350A以上】
材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

バケット形ストレーナ ジャケットタイプ

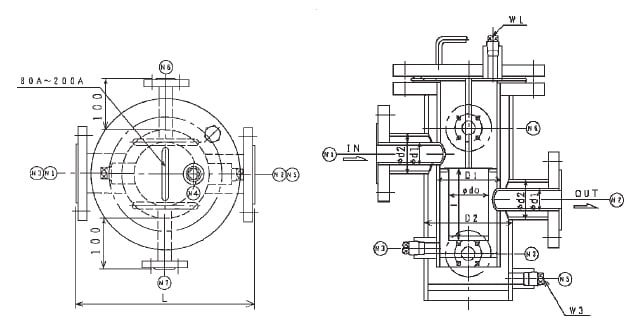

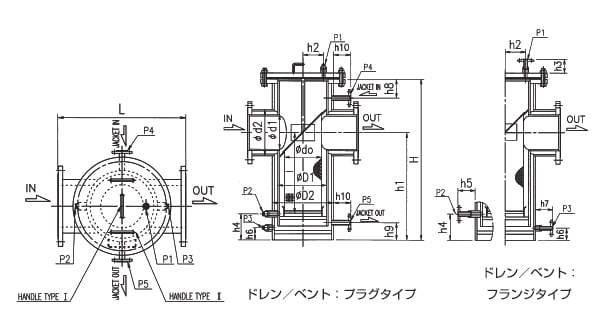

B1J ストレートフロー ジャケットタイプ
B1J ジャケットタイプ

・ストレートフロータイプ
・高温仕様ジャケットタイプ
・フル、セミの両ジャケットタイプを製作
・本体部とジャケット部の材質が選択可能

接続口径25A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

B2J 段違いフロー ジャケットタイプ
【製作呼び径:350A以上】

・段違い配管タイプ
・高温仕様ジャケットタイプ
・フル、セミの両ジャケットタイプを製作
・本体部とジャケット部の材質が選択可能

接続口径25A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

楽々メンテタイプ

メンテナンス時のストレーナカバー開放を容易に行う為の装置がついたタイプです。

クイックオープン(カバーフランジ開閉)

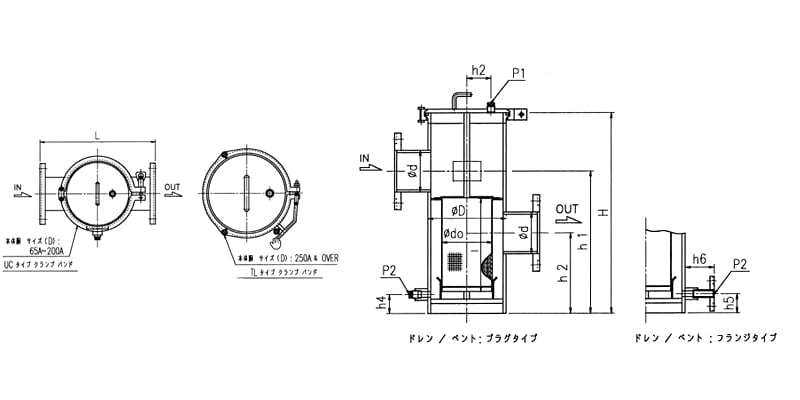

【クランプバンド式(アイボルト式)】

・クランプバンドを用いたタイプで、カバー部の着脱に工具不要
・低圧配管用

接続口径25A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

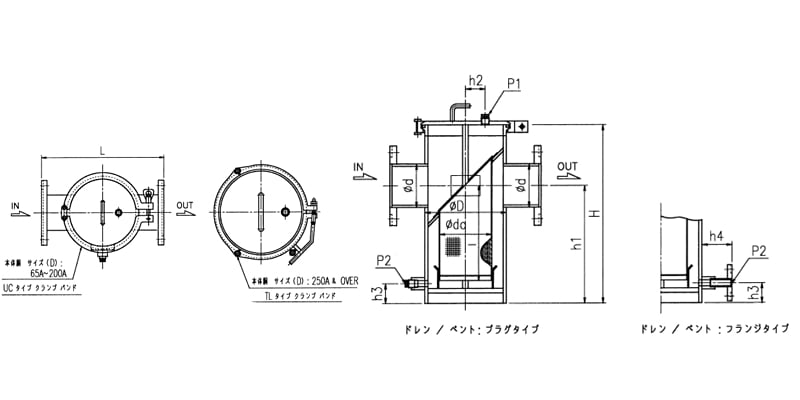

B1C クランプバンド式(アイボルト式)

B1C クランプバンド式 (アイボルト式)

B2C クランプバンド式(アイボルト式)

B2C クランプバンド式 (アイボルト式)
【スイングボルト式(フェルールバンド式)】

・ボルトをスイングさせる構造で、カバーフランジを容易に着脱可能
・ボルト頭に輪を付けていますので、丸棒だけでも開閉可能

接続口径25A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

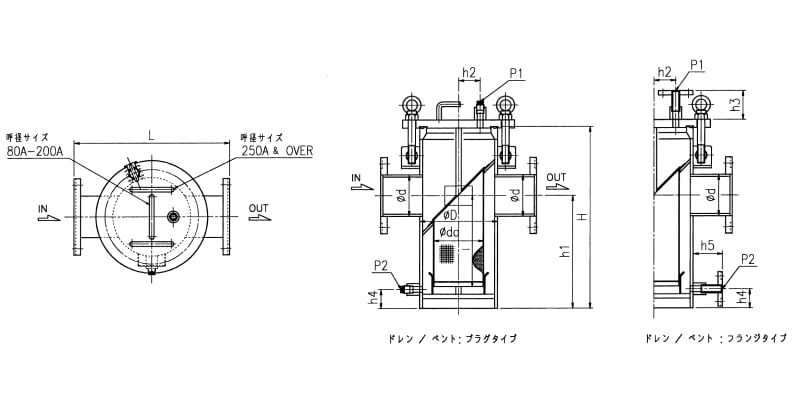

B1S スイングボルト式
(フェルールバンド式)

B1S スイングボルト式(フェルールバンド式)

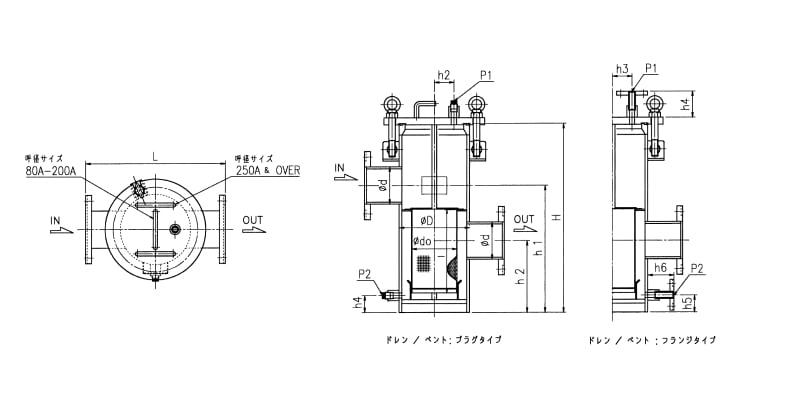

B2S スイングボルト式
(フェルールバンド式)

B2S スイングボルト式(フェルールバンド式)

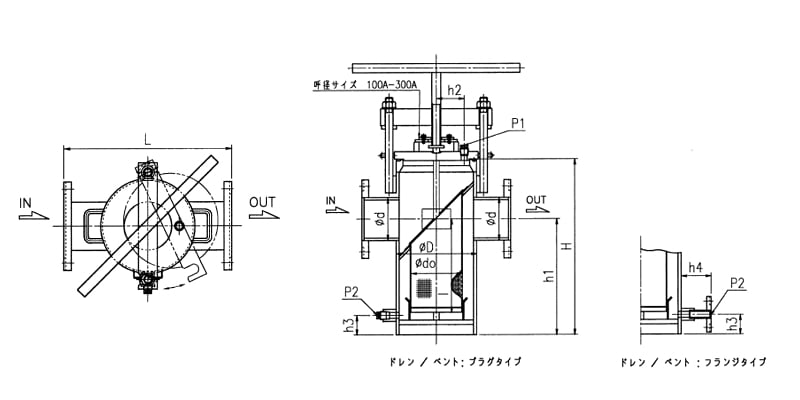

【クイックオープン式(H型一点締めボルト式)】

・カバーを一点で押える構造で、工具を用いずにカバーの開閉操作が可能
・センターボルトでカバーをリフトアップしてスライドさせるタイプも有り
・低圧配管用

接続口径25A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

B1Q クイックオープン式
(H型一点締めボルト式)

B1Q クイックオープン式 (H型一点締めボルト式)

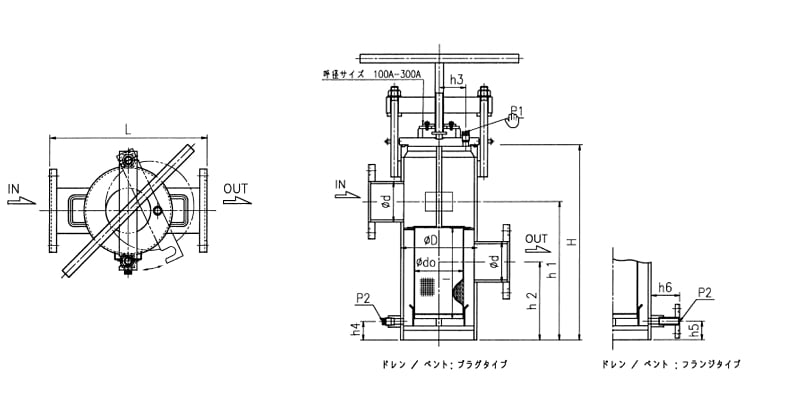

B2Q クイックオープン式
(H型一点締めボルト式)

B2Q クイックオープン式 (H型一点締めボルト式)
イージーオープン(カバーフランジ吊上)

メンテナンス時のストレーナのカバー開放を容易に行う為のオプションです。

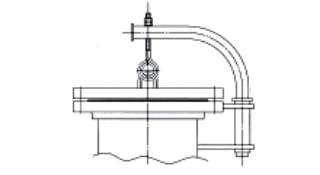

【ダビット】

カバーフランジを吊り上げて、横にスライド移動させる装置です。
縦型モデル(左回)と横型モデル用があります。

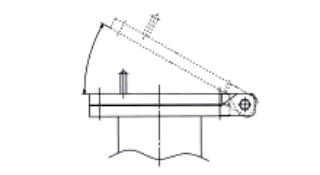

【ヒンジ】

蝶番(ちょうつがい)のようにカバーフランジを支点で開閉させる装置です。
上下、左右いずれの開閉にも取り付けることができます。

その他オプション

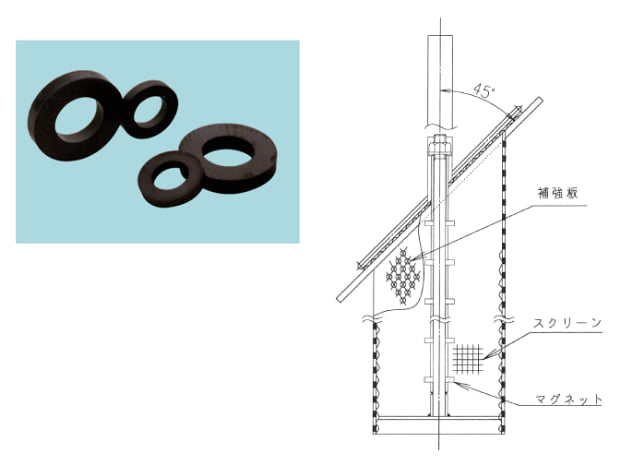

【マグネット】

マグネットに鉄粉を吸着させ、エレメント清掃頻度を低減する為のオプションです。

【形状:リング形】

【形状:リング形】

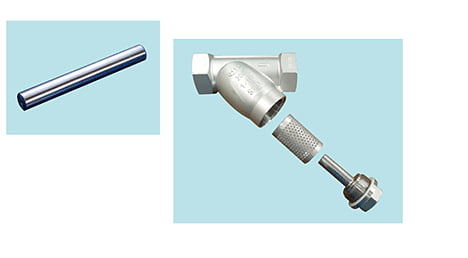

【形状:マグネットバー】

【形状:マグネットバー】
材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

お問い合わせ

担当部署: 営業部プラントグループ

■ 問い合わせフォームを
ご利用の方はこちら お問い合わせ
■ お電話でもどうぞ
本社 03-3252-0411
大阪 06-6531-9411

バケット形ストレーナ

「バケット形ストレーナ」資料ダウンロード

PDF ファイル(2.2MB)

資料ダウンロードはこちら

ストレーナ・オートストレーナの納入事例

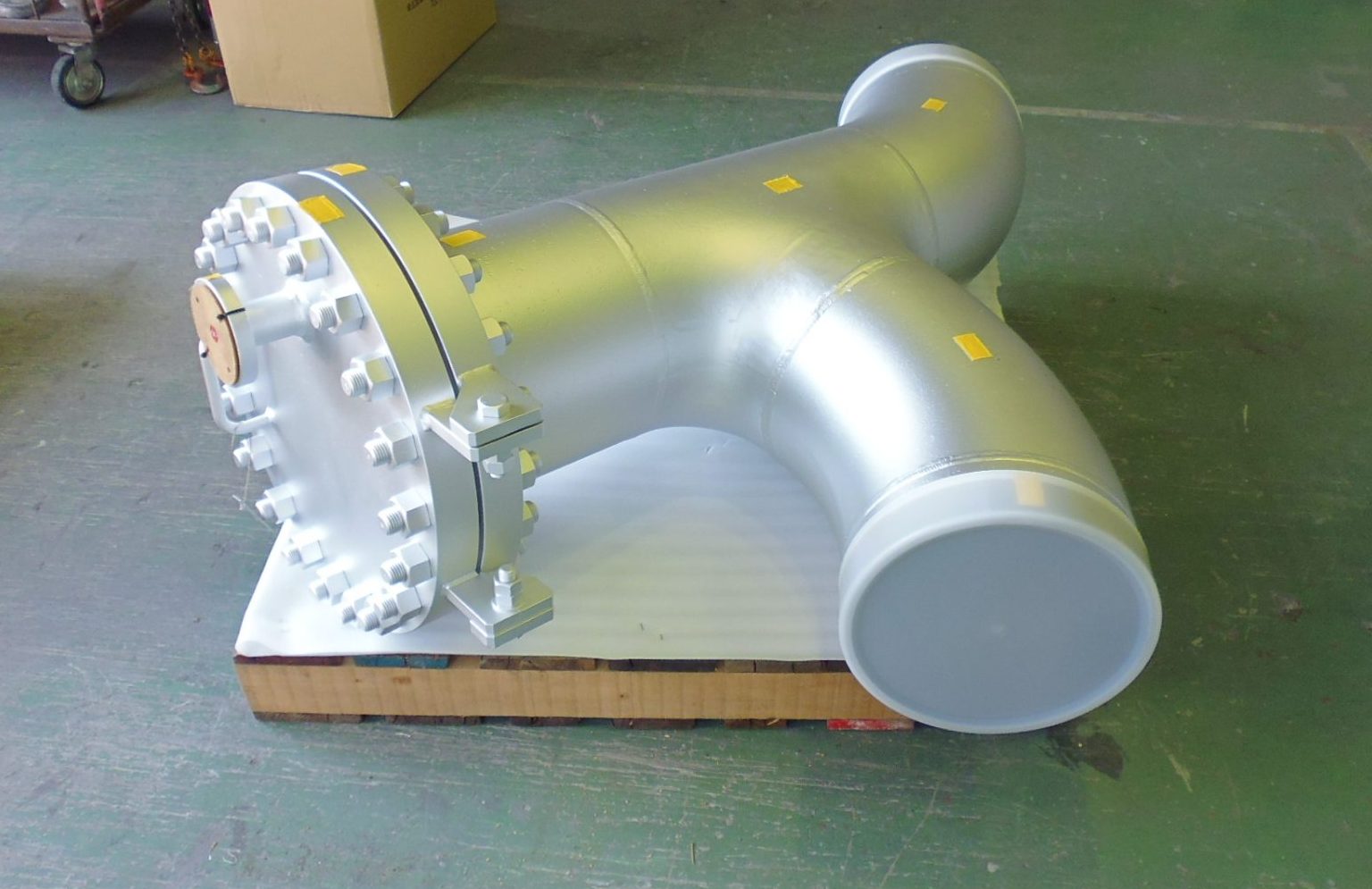

大同チームで挑んだ海外メーカー製ストレーナの置換。<br>お客様の要望をゼロから形に。

大同チームで挑んだ海外メーカー製ストレーナの置換。
お客様の要望をゼロから形に。

#国内事例,#発電所,#インラインストレーナ

詳細を見る

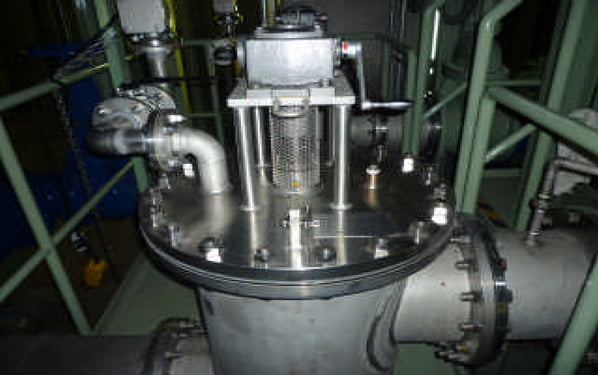

メーカー問わず既設ストレーナを手動掻き取り式に改造可能。低予算でコスト削減。
