マグネット式液面計 DMC

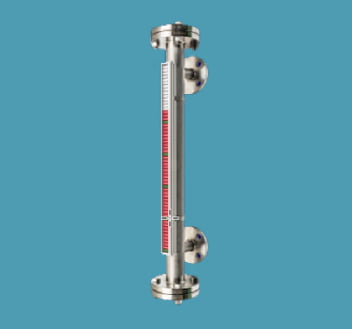

マグネット式液面計
  • マグネットの磁力を利用して液位を表示するモデル
  • ステンレス鋼の他にライニングも製作可能
  • 耐熱、耐震、耐候性に優れ、消防法危険物タンク用に適用
  • 表示器(警報、制御用センサーなど)の取付け可能

特徴

レベルゲージの見え方

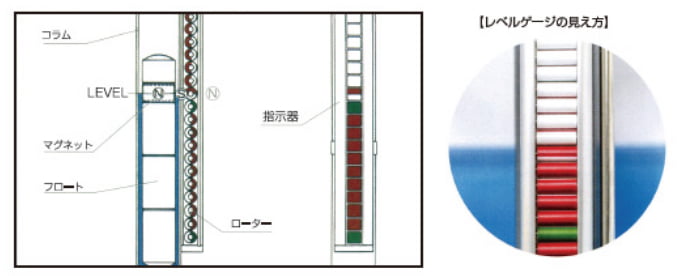

マグネット式液面計は本体内部のフロートが上昇して、外部にある指示器のローターを磁力により回転させ液相部は赤色、 気相部は白色になります。ローターは上から下へ180 度回転し、上昇と共に順次ローターの色が白色から赤色へと変化します。ローターピッチは10mm間隔で100mmごとに緑色に変わり、高さの目安になります。半回転位置が見やすいので、5mm間隔の分解能で液面が確認できます。オプションとしてローターの色を変える事もできます。

仕様条件

形式DMC-25DMC-50
コラム径25A(φ34)50A(φ60.5)
比重0.8以上0.6以上
粘度4P以下10P以下
圧力-0.1~3.0MPa-0.1~5.0MPa
温度-50~320℃
接続
フランジ
標準: 20AFF (JIS 5K・10K)
フランジ
規格
JIS , JPI , ASME等
保護板アクリル樹脂
コラム
材質
標準: SUS304(その他SUS316 等)
フロート
材質
ローター
材質
ポリカーボネート
液面
指示色
10mm毎液相=赤色:気相=白色
100mm毎液相=赤色:気相=白色
コラム
塗装
標準=酸洗
スワイプ

スワイプして表をご確認ください

主なコラム形式

主なコラム形式

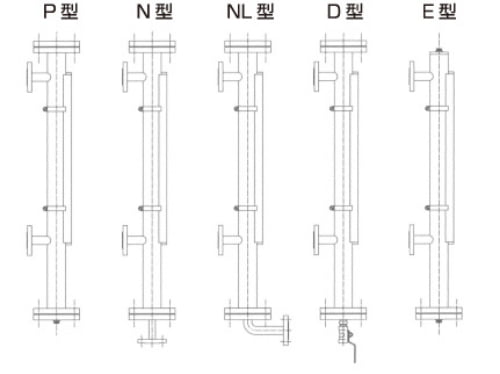

マグネット式液面計には主なコラム(本体)形式があります。

  • 下部フランジにプラグを設けた「P型」
  • 下部フランジにドレンフランジを設けた「N型」
  • ドレンフランジがL形に曲がった「NL型」
  • 下部フランジにドレンバルブを設けた「D型」
  • 上部キャップ ·r部フランジにプラグを設けた「E型」

他に様々なアレンジが可能です。

オプション

【各種付属センサー】

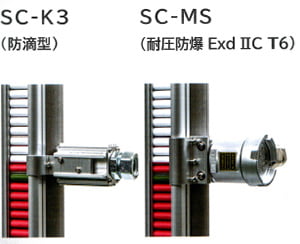

SC-K3 SC-MS

液面を安全に管理するため、各種センサーを用意しています。ポンプのON・OFF制御や上限・下限の警報等、あらゆる分野にご使用いただけます。

形式SC-K3型SC-MS型
構造防滴型耐圧防爆
(ExdⅡC T6)
最大開閉
容量
AC 50VA
DC 50W
AC 50VA
DC 50W
最大開閉
電圧
AC/DC 220VAC/DC 220V
最大開閉
電流
AC/DC 0.5AAC/DC 0.5A
接点間耐
電圧
AC1800V/1s(1mA)AC1800V/1s(1mA)
接点形式自己保持型
ドライ接点
自己保持型
ドライ接点
スワイプ

スワイプして表をご確認ください

【各種センサーワンタッチ取付】
センサーに取り付けてあるブラケットを指示器本体に引っ掛ける

センサーに取り付けてあるブラケットを指示器本体に引っ掛ける

指示器側面のレールにはめ込み、センサーの位置を決め固定する

指示器側面のレールにはめ込み、センサーの位置を決め固定する

ブラケットのビスを締め付けセンサーに固定する

ブラケットのビスを締め付けセンサーに固定する
