DC

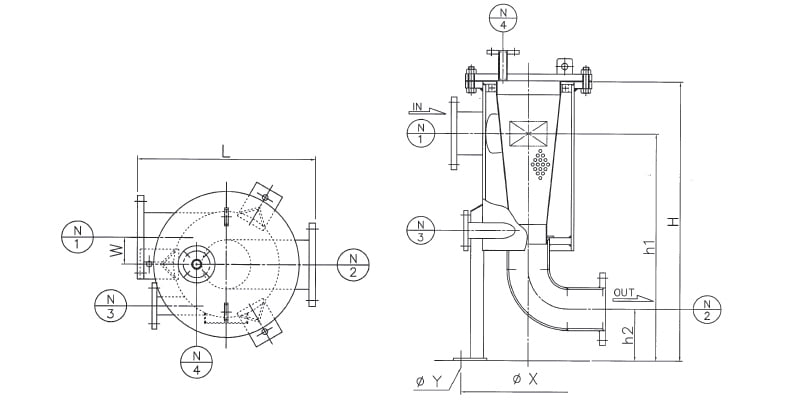

【内部を上から見た図】

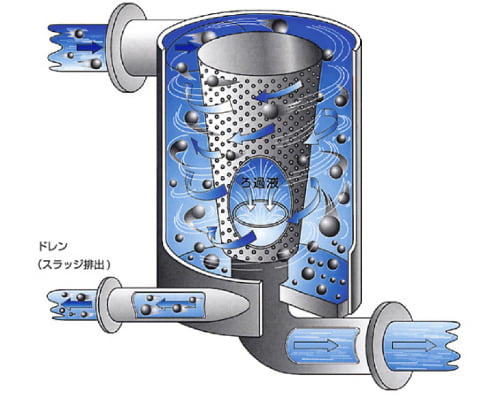

入口ノズルを本体に対して偏心させることで本体内にサイクロン(旋廻)流を発生させ、その流れでエレメント(スクリーン)表面を洗浄し、スラッジを分離することを特長としています。仕様条件によって連続運転も可能で、従来の汎用ストレーナ（バケット形、Ｙ形、Ｔ形など）に比べメンテナンスインターバルを長くする事が可能です。

主な用途：水系流体（海水、工業用水、融雪用等）、油系流体も条件によって採用頂いております。詳細はお問い合わせください。

※流体に対し比重差のある夾雑物(スラッジ)に有効な洗浄構造をしております。また、目詰まりが発生した際は開放メンテナンスが必要です。

接続口径	25A～500A

※上記以外の接続口径も製作しておりますので、お問合せください。

動画で見るサイクロンストレーナの洗浄の仕組み

７つの効果

1.ろ過面積を100%有効活用
本体の中心位置に装備した逆円すい形のエレメント(スクリーン)がろ過の死角をなくしました。

2.サイクロン分離
サイクロン流で夾雑物(スラッジ)と液体を分離させます。

3.エレメント(スクリーン)表面を洗浄
サイクロン(旋廻)流でエレメント(スクリーン)表面を洗い、夾雑物(スラッジ)の固着を防ぎます。

4.エレメント(スクリーン)内面から強制洗浄
内面から強制洗浄する“スプレー逆洗”の機能をオプションで装着することができます。

5.捕獲した夾雑物(スラッジ)を濃縮
上方からのサイクロン(旋廻)流で夾雑物(スラッジ)は下方向に誘導され、最下部で濃縮されます。

6.運転を停止せずに排出
ドレンバルブの操作だけで夾雑物(スラッジ)を容易に完全排出します。

7.低コスト
動力(電気、エア)部が無いので、設置時の付帯工事費や設置後のランニングコストが軽滅されます。

オプション

スプレー洗浄

エレメント(スクリーン)の外側に付着した夾雑物(スラッジ)を、エレメント(スクリーン)内面からスプレーノズルで強制洗浄させることが可能です。
