製品情報

サイトグラスオプション

付属品

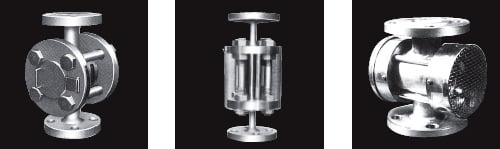

【保護カバー/プロテクター】
【保護カバー/プロテクター】

保護カバーは外的衝撃からガラス面を保護しますので、現場の危険防止に用いられます。プレート式(金属製、透明樹脂製)、金網式(スクリーン)のタイプがあります。ご使用される条件に合わせてご用命ください。

【フロート(ボール)】
【フロート(ボール)】

フロート(ボール)式サイトグラスに使用している球は樹脂製品を用いています。標準はアクリルですが流体性状などに合わせて下記の材質に変えることができます。

  • アクリル
  • ポリプロピレン
  • テフロン
  • ポリエチレン
  • ナイロン(PA)
【ガラス目盛】
【ガラス目盛】

フラッパー(プレート)タイプのガラス面(片側、両側)に目盛りをつけることができます。
流量の目安、流体状況の監視が容易にできます。

標準シール貼タイプ
設計温度100℃以下

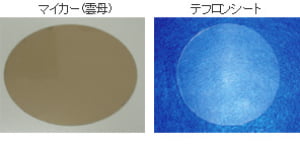

【ガラス保護シート/コーティング】
【ガラス保護シート/コーティング】

ガラスの侵食防止・水アカ付着防止に左記のシートを用います。また、テフロンコーティング(透明)をすることもできます。

ご注意:アルカリ性の液体・蒸気の流体はガラスを侵食させます。この場合ば必ず保護シートを取り付けますので、液性状をご連絡ください。

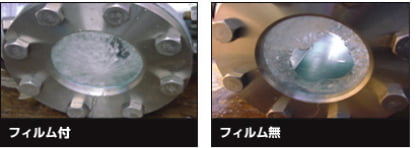

【セキュリティフィルム】
【セキュリティフィルム】

セキュリティフィルム貼付けガラスをご使用いただくことができます。
効果:ガラスの飛散、粉砕防止

【アクリルウインドウ】
【アクリルウインドウ】

低温度域(0℃以下)の使用ではガラス面に霜や氷が付着し液を見ることが困難となります。このような場合にガラス外面に取付けると内部を明瞭に見ることができます。ご使用される保温材の厚みから最適な高さのものをお選びください。

一般的なウィンドウ高さ寸法
(単位:mm)
H寸法
5070100

※ウィンドウ高さは、 カバーフランジ面からの高さを示します。

スワイプ

スワイプして表をご確認ください

【二重ガラス】
【二重ガラス】

低温度域(ガラス窓を二重にした形状も、 製作しております。 危険度の高い流体や高圧ラインなどでのご使用に、一層の安全を得ることができます。
