製品情報

フィルターハウジング

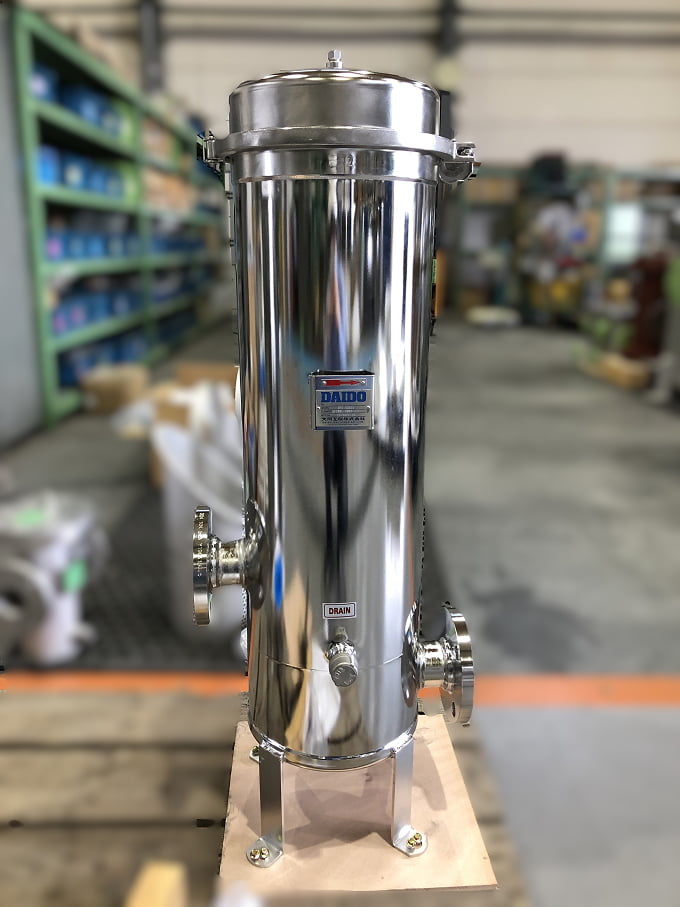

フィルターハウジング 標準タイプ(DFC)

さまざまな用途・仕様に応じたフィルターハウジングをご提供させて頂きます。
シングルタイプから大流量対応のマルチタイプまで、主要部材もステンレス・プラスチック製と多種多様のラインナップがございます。
また、エンジニアリングハウジングにおきましてはお客様のご仕様に応じた自由設計、及び各種法規に適合したハウジングの設計・製作が可能です。最適なハウジングのご検討をお手伝い致します。是非お問い合わせ下さい。

接続・フランジ (JIS、 JPI、 ASME)
・捻じ込み
・フェルール

フィルターハウジング 低圧力用ハウジング

低圧力用ハウジング
仕様

・設計圧力:0.5MPaG
・設計温度:40℃
・主要部材質
シングルタイプ:SUS316
マルチタイプ:SUS304/SUS316

特徴

・低圧力用・汎用タイプの為、安価なハウジングです。
・シングルタイプ、マルチタイプ(3本立/6本立)をご用意致しました。
・フィルターカートリッジはDOE、#222、#226型での製作が可能です。
・本体の開閉方式がクランプバンドの為、フィルターカートリッジの交換、保守、点検作業が容易に行えます。

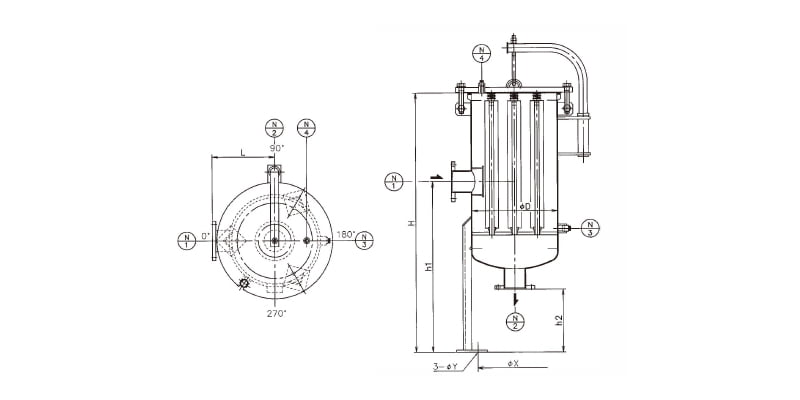

フィルターハウジング 中低圧力用ハウジング

中低圧力用ハウジング
仕様

・設計圧力:~0.7MPaG
・設計温度:40℃
・主要部材質
SUS304、SUS316、SUS316L

特徴

・中低圧用準汎用ハウジングの為、安価なハウジングです。
・基本的構造を汎用的としながら、オーダーメイドでの製作を可能としております。材質、接続規格、オリエンテーション等をお客様のご要望にお応え致します。
・マルチタイプ(3~12本立)をご用意致しました。
・フィルターカートリッジはDOE、#222、#226型での製作が可能です。

フィルターハウジング エンジニアリングタイプ

エンジニアリングタイプ
仕様

・設計圧力:お客さまのご仕様による自由設計
・設計温度:お客さまのご仕様による自由設計
・主要部材質:お客さまのご仕様による自由設計

特徴

・エンジニアリングハウジングをオーダーメイドで設計・製作致します。
・各種法規に適用したハウジングのご提供が可能です。(高圧ガス保安法、第二種圧力容器等)
・特殊用途(各種ライニング)等のご要望も承ります。

フィルターハウジング サニタリータイプ

サニタリータイプ
仕様

・設計圧力:お客さまのご仕様による自由設計
・設計温度:お客さまのご仕様による自由設計
・主要部材質:お客さまのご仕様による自由設計

特徴

・サニタリーハウジングをオーダーメイドで設計・製作致します。
・各種法規に適用したハウジングのご提供が可能です。(高圧ガス保安法、第二種圧力容器等)
・お客様のご仕様に応じた表面仕上げを施工致します。(バフ研磨、電解研磨等)

フィルターハウジング 樹脂製タイプ

樹脂製タイプ
仕様

・設計圧力:~0.79MPaG
・設計温度:~60℃
・主要部材質:ポリプロピレン、スチレンアクリルニトリル、塩化ビニル等

特徴

・お客様のご仕様に応じ、各種ラインナップより選定が可能です。(主要部材質、カートリッジ形状、接続口径等)

フィルターハウジング 樹脂製タイプ

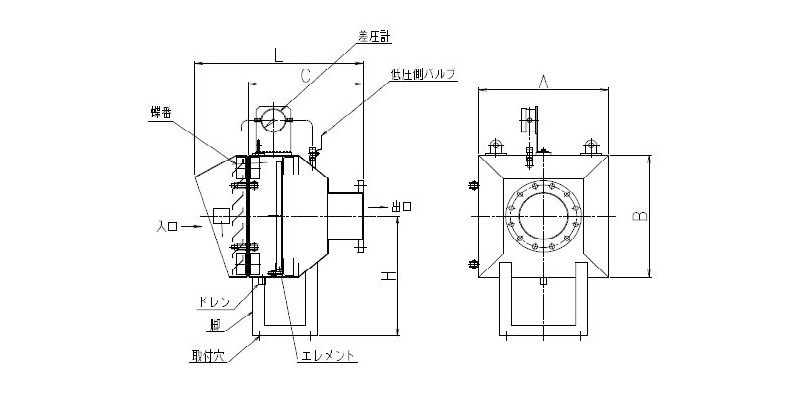

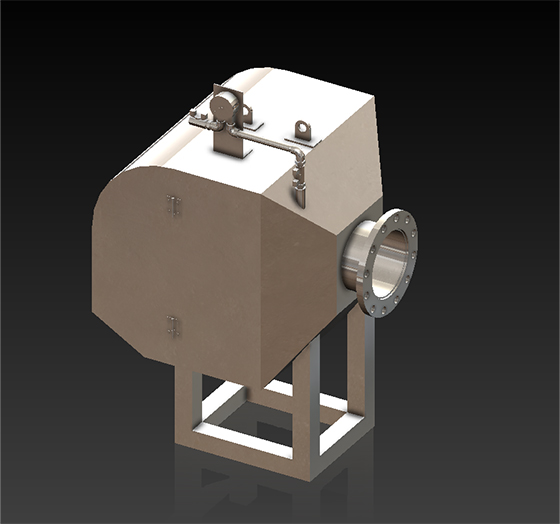

サクションフィルター標準タイプ(DFS)

サクションフィルター標準タイプ(DFS)

送風機の吸込み側に設置し、大気圧の粉塵を除去します。(送風機の異物の保護)

サクションフィルター標準タイプ(DFS)
設計圧力0.1MPaG
設計温度110℃
初期圧損0.3kPa
材質SUS304
ガスケットCRスポンジ
適用エレメント粗塵用、中性能、HEPA、耐熱HEPA(200℃)
付属品差圧計(配管含む)、銘板

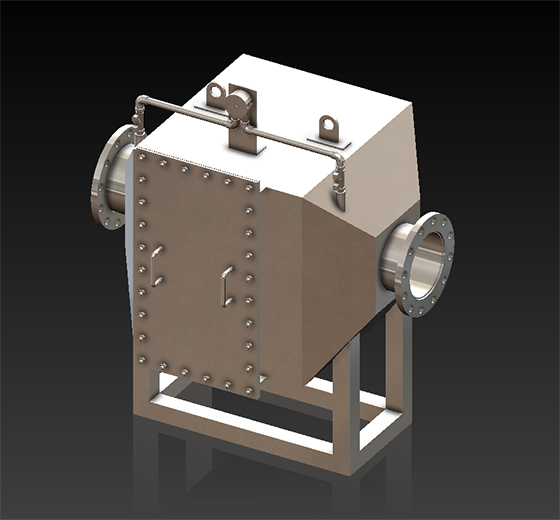

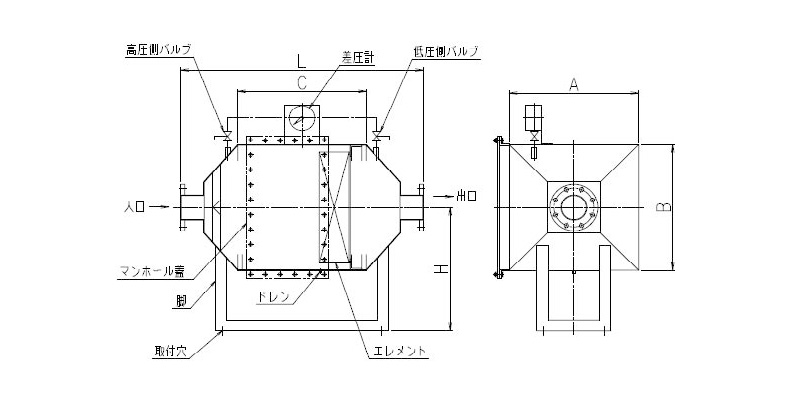

ラインフィルター標準タイプ(DFL)

ラインフィルター標準タイプ(DFL)

0.3μm~30μmの粒子を除去するフィルターを内蔵し、工業用防塵フィルターとして広い範囲で使用されています。

ラインフィルター標準タイプ(DFL)
設計圧力0.1MPaG
設計温度110℃
初期圧損0.3kPa
材質SUS304
ガスケットCRスポンジ
適用エレメント粗塵用、中性能、HEPA、耐熱HEPA(200℃)
付属品差圧計(配管含む)、銘板
オプションマンホール蓋ヒンジ式

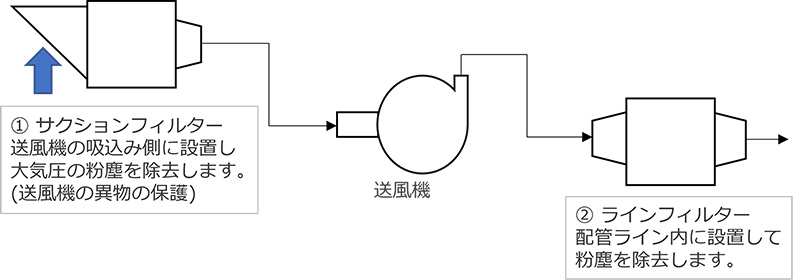

エアーフィルター系統図

フィルターハウジング 樹脂製タイプ

フィルターハウジング

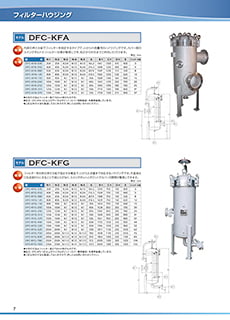

「フィルターハウジング」資料ダウンロード

PDF ファイル(2.2MB)

カタログダウンロード
ご相談・ご質問など
お気軽にお問い合わせください。
電話でのお問い合わせはこちら
東京
03-3252-0411
大阪
06-6531-9411
WEBでのお問い合わせはこちら
お問い合わせ

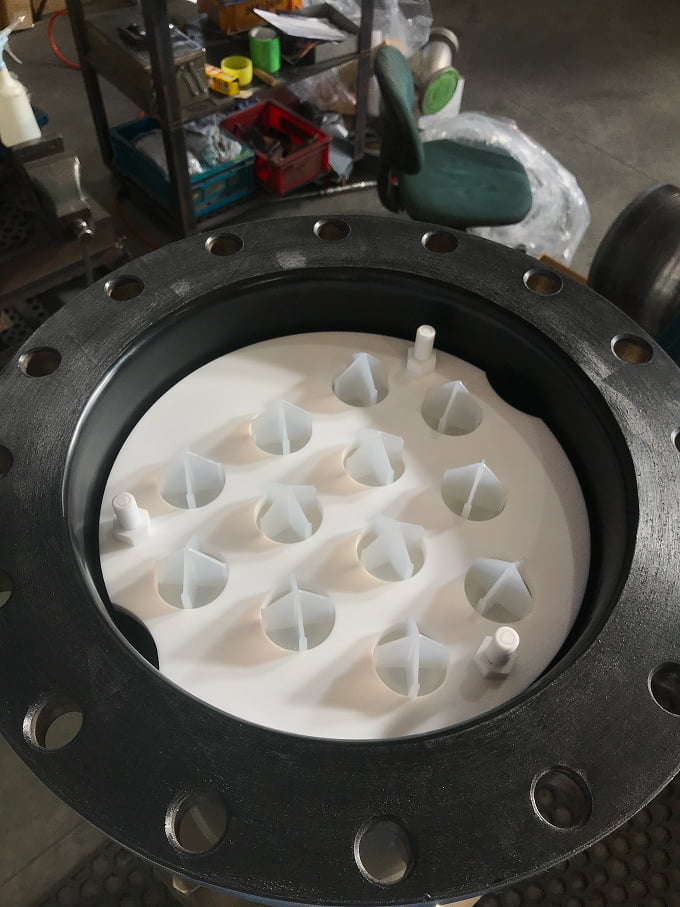

フィルターの納入事例
