製品情報

オート(自動)ストレーナ

オートストレーナとは
オートストレーナ

大同工機のオートストレーナとは、機器内部にエレメント(スクリーン)を自動洗浄する機能を内蔵し、「ろ過→洗浄→排出」の一連の動作を自動で行うストレーナを指しています。これにより、ノーメンテンナンス・完全自動化を実現します。以前は、ほとんどがユーティリティ配管に使用されていましたが、近年省力化・生産性向上を目的として、プロセス用のろ過など様々な用途にご使用いただいたいております。

・粗ろ過~精密ろ過まで、お客様の仕様に合わせてご提案
・ラインを止めず自動洗浄(目詰まり検知時と一定時間毎)
・コンパクト設計で既設置換も可能

オートストレーナ製品一覧はこちら

動画で見るオートストレーナの洗浄の仕組み

オートストレーナの自動洗浄(ろ過 ▷ 洗浄 ▷ 排出)の仕組みを3分で解説しています。

0:11~ オートストレーナとは、製品紹介
0:16~ ろ過 ▷ 洗浄 ▷ 排出の仕組み
2:00~ オートストレーナの導入効果
2:10~ 材質表

オートストレーナ導入効果

1.ノーメンテナンス・完全自動化を実現
ろ過→洗浄→排出の一連の動作を自動制御します。自動洗浄は目詰まりを検知した時と一定時間毎の併用で実行されます。

2.生産性UP&設置スペースの縮小
加圧ろ過ため、オープンタイプ(振動篩など)に比べろ過効率がUPします。それにより、作業に必要な機器台数が削減され、機器設置スペースの縮小化も期待できます。

3.コスト削減
ろ過の生産性が向上し機器台数が減れば、機器の維持管理コスト削減にも繋がります。また、ラインを止めず自動洗浄するため、洗浄作業にかかっていた時間・人員・運転停止によるコスト削減も図ることが可能です。

4.安全・衛生的な環境の整備
開放メンテンナンスを不要とし、悪臭・有害な液に触れるリスクを低減します。

その他洗浄機構付ストレーナ
循環式自動洗浄
循環式自動洗浄

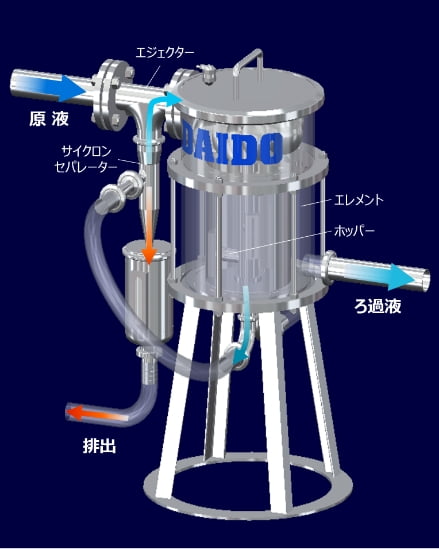

ろ過液を機外に排出することなくエレメントを常時逆洗する循環式自動洗浄システムを新たに開発しました。
エジェクター(真空発生装置)とサイクロンセパレーターを組合わせ、ろ過液を機内で循環させることで排出ロスを極限まで低減させました。

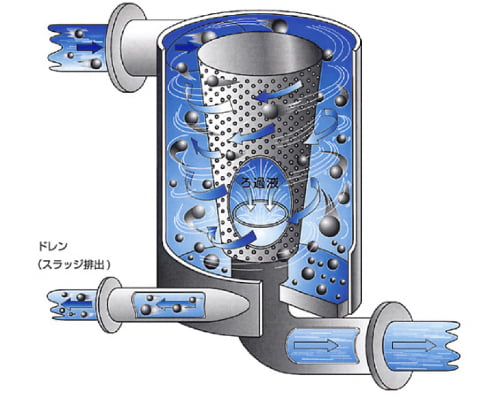

サイクロンストレーナ
サイクロンストレーナ

流体の流れる力を利用し本体内にサイクロン(旋廻)流を発生させ、その流れでエレメント(スクリーン)表面を洗浄し、夾雑物(スラッジ)を分離するストレーナです。仕様条件によっては連続運転も可能で、汎用ストレーナよりもメンテナンスインターバルを長くする事が可能です。
用途は主として、水系流体(海水、工業用水、融雪用等)の粗ろ過用(1次又は2次ろ過用)です。

※流体に対し比重差のある夾雑物(スラッジ)に有効な洗浄構造をしております。また、目詰まりが発生した際は開放メンテナンスが必要です。

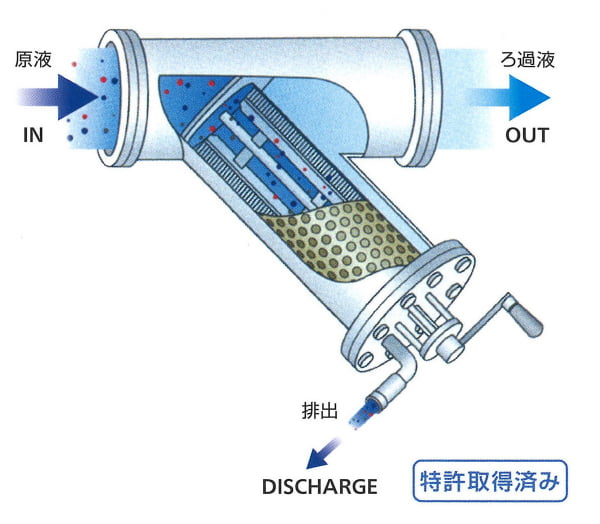

クリーンデューサー(手動洗浄式ストレーナに改造)
クリーンデューサー

・自動化したいが予算が無い
・設置スペースに制限があり置換が難しい

このようなご要望にお応えするため、既設品を洗浄機能付き(手動掻取式)へ改造できるクリーンデューサーという製品もご用意しております。他社製品でも改造可能で、内部品を交換するだけで手動掻取洗浄式ストレーナに改造できます。通液運転しながら片手で簡単に洗浄作業ができるようになる画期的な仕組みです。

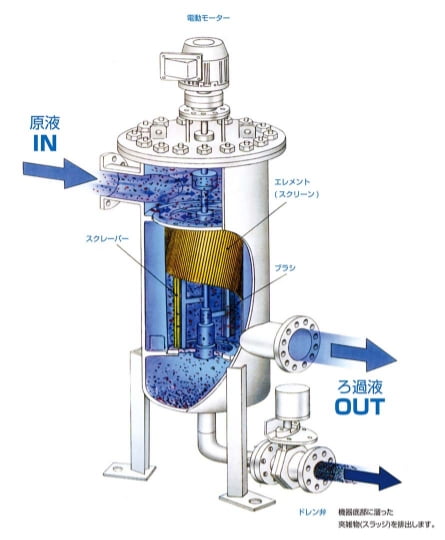

DNA-B(掻取洗浄)

DNA-B(掻取洗浄)

エレメント(スクリーン)に圧着した洗浄装置(ブラシ、スクレーパー等)を回転させ、エレメント(スクリーン)表面を掻取洗浄させるモデルです。掻き取った夾雑物(スラッジ)は機器底部に沈下・蓄積し、バルブを開けて内圧を利用し機外に排出させます。

接続口径25A~650A

※上記以外の接続口径も製作しておりますので、お問合せください。
※寸法表はカタログをダウンロードのうえご確認ください。

【内部を上から見た図】
内部を上から見た図

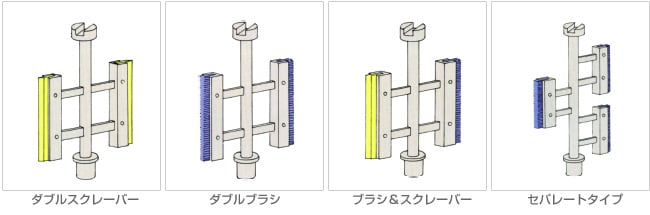

【洗浄装置アレンジメント】
洗浄装置アレンジメント

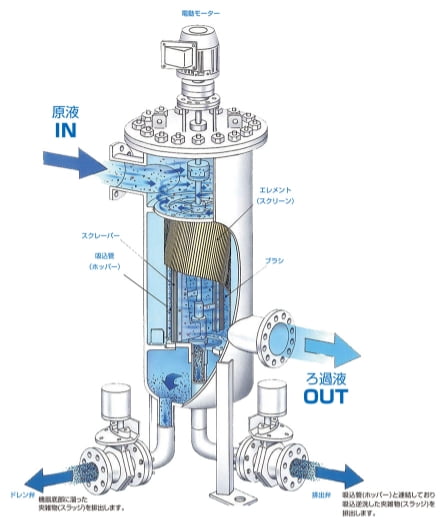

DNA-W(吸込逆洗浄+掻取洗浄)

DNA-W(吸込逆洗浄+掻取洗浄)

掻取洗浄に加え吸込逆洗浄装置も付いたモデルです。流体に対し比重差が小さい夾雑物(スラッジ)は、自重沈下できないため機器底部から機外への排出が難しくなります。この自重沈下できない夾雑物(スラッジ)を、吸込管(ホッパー)から内圧を利用し機外に排出させることが可能です。

接続口径50A~650A

※上記以外の接続口径も製作しておりますので、お問合せください。
※寸法表はカタログをダウンロードのうえご確認ください。

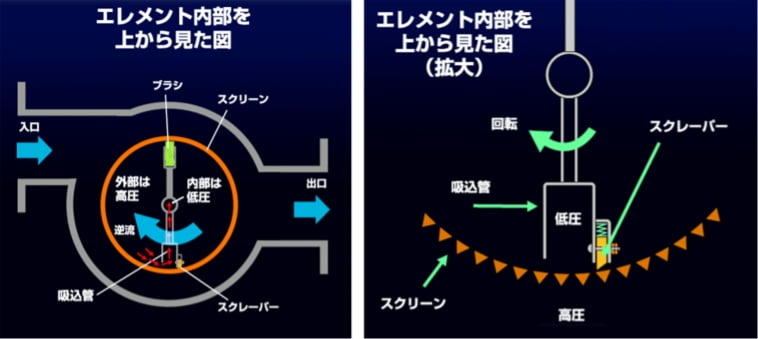

【内部を上から見た図】
内部を上から見た図
【洗浄装置アレンジメント】
洗浄装置アレンジメント

動画で見るオートストレーナの洗浄の仕組み

オートストレーナの自動洗浄(ろ過 ▷ 洗浄 ▷ 排出)の仕組みを3分で解説しています。

0:11~ オートストレーナとは、製品紹介
0:16~ ろ過 ▷ 洗浄 ▷ 排出の仕組み
2:00~ オートストレーナの導入効果
2:10~ 材質表

その他モデル

あらゆる用途・ニーズに対応するために、各種モデルを豊富に取り揃えております。
まずはお気軽にお問合せください。ラインアップ

モデル形状洗浄方式
DAS-B竪型 ストレートフロー掻取洗浄
DAT-BT形 Lフロー
DAS-W竪型 ストレートフロー吸込逆洗浄+掻取洗浄
DAT-WT形 Lフロー
DAO-B竪型 段違いフローサイクロン+掻取洗浄
スプレー逆洗浄(オプション)
その他洗浄機構付ストレーナ
循環式自動洗浄
循環式自動洗浄

ろ過液を機外に排出することなくエレメントを常時逆洗する循環式自動洗浄システムを新たに開発しました。
エジェクター(真空発生装置)とサイクロンセパレーターを組合わせ、ろ過液を機内で循環させることで排出ロスを極限まで低減させました。

サイクロンストレーナ
サイクロンストレーナ

流体の流れる力を利用し本体内にサイクロン(旋廻)流を発生させ、その流れでエレメント(スクリーン)表面を洗浄し、夾雑物(スラッジ)を分離するストレーナです。仕様条件によっては連続運転も可能で、汎用ストレーナよりもメンテナンスインターバルを長くする事が可能です。
用途は主として、水系流体(海水、工業用水、融雪用等)の粗ろ過用(1次又は2次ろ過用)です。

※流体に対し比重差のある夾雑物(スラッジ)に有効な洗浄構造をしております。また、目詰まりが発生した際は開放メンテナンスが必要です。

クリーンデューサー(手動洗浄式ストレーナに改造)
クリーンデューサー

・自動化したいが予算が無い
・設置スペースに制限があり置換が難しい

このようなご要望にお応えするため、既設品を洗浄機能付き(手動掻取式)へ改造できるクリーンデューサーという製品もご用意しております。他社製品でも改造可能で、内部品を交換するだけで手動掻取洗浄式ストレーナに改造できます。通液運転しながら片手で簡単に洗浄作業ができるようになる画期的な仕組みです。

制御方式

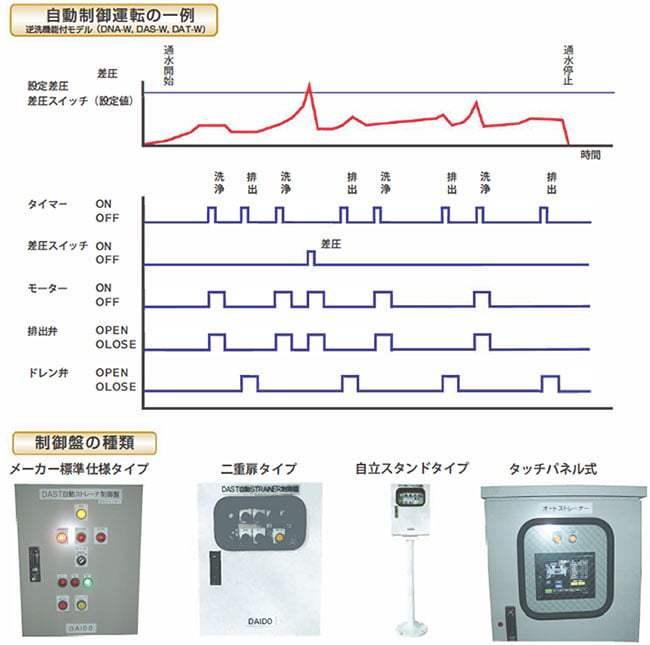

自動洗浄の運転は、ゴミの目詰まりによる差圧センサー運転と定時刻に設定のタイマーによる運転の併用です。

駆動方式

  1. 手動ハンドル駆動
  2. 電動モーター駆動
  3. エアーモーター駆動

材質表

本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

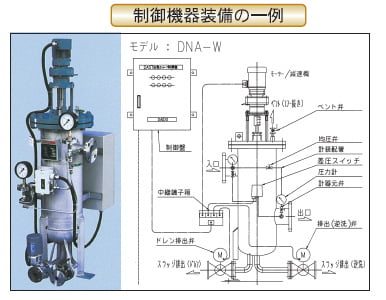

制御システム

オート(自動)式と呼ばれるストレーナは内部にスクリ ーンを洗浄する機能が内蔵されています。スクリーンで捕捉した夾雑物(スラッジ)を付属するモーター(減速機付)駆動で洗浄し、バルブを開けて機外に排出させます。この一連の動作を付属機器を装備することで自動制御してノーマンメンテナンス、ノーマンコントロールを実現させます。制御には2つの方法があり、目詰まりを感知して洗浄する「差圧制御」と一定の時間ことに洗浄する「タイマー制御」を併用しています。

制御システム

主な制御機器
【制御機器】
・制御盤・コントロールスイッチ・中継端子箱
【計測機器】
・圧力計・差圧計・差圧スイッチ/センサー
【弁類】
自動弁(電動式・エアー駆動式)・手動弁・フロート式エアー抜き弁
【その他】
・計器配管·電気配線

制御システム

エレメント

種類金網パンチングプレート
(パンチングメタル、多孔板)
ウェッジワイヤー
斜巻
(スラッシュ)
横巻縦巻
形状金網パンチングプレートウェッジワイヤー
構造布と同様に専用織機で製造され、金属の線材で織り込んで「網状」にした形状のスクリーンです。金属素材のプレートに金型を用いて規則配列でプレス打ち抜き加工をしたスクリーンです。三角形のワイヤーを等間隔に並べ、サポートロッドと溶接してスリットス形成したスクリーンです。V字型の断面で入口側が狭く、内側が広くなっています。
特徴※開口比が大きい
※広範囲のろ過に対応可能
(粗ろ過~微細ろ過まで)
※種類が豊富
(目開く、練り方など)
※安価
※表面が滑らか
※強度があり、耐久性がある
※広範囲のろ過に対応
(粗ろ過~微細ろ過まで)
※比較的安価
(種類によっては高額)
※表面が滑らか
※強度があり、耐久性に優れている
※広範囲のろ過に対応可能
(粗ろ過~微細ろ過まで)
※逆洗浄効果に優れている
※開口比が大きく、圧力損失が小さい
※目詰りしにくい
特記事項

種類織り方によって種類が分かれ、一般的には平織、綾織、畳織、綾畳織などがあります。この内で最も汎用性が高い平織を用いています。平織金網は縦線と横線が一定の間隔を保ち一本ずつ相互に交わらせて織ったものです。

金網の単位「メッシュ」金網の使様で表される「メッシュ」とは、1インチ(25.4mm)間にある網目の数を表しています。

孔の形状丸孔、角孔、長孔、六角孔など様々ありますが、ストレーナでは主に丸穴を用いています。

孔の配列王として丸孔形状で60°千鳥配列のものを用いています。

スラッシュスクリーン®自動ストレーナにスロット目を斜状に加工して、目開きとブラシ/スクレーパーが斜交状に接触させるようにしたDAIDのオリジナルスクリーンです。

開口率の求め方(平織金網)

開口率の求め方(平織金網)

開口率の求め方(平織金網)

スワイプ

スワイプして表をご確認ください

テスト機貸出(有償)

オートストレーナの性能は、流体の特性に起因するところが大きく流してみないと判らないことが多々あります。
オートストレーナテスト機を有償貸し出ししておりますので、ご判断材料の1つとしてご活用ください。
※費用、日程、試験要領等の詳細は、別途お問い合わせ願います。
※貴社にてご用意頂くテストラインでのテストとなります。
