Y形ストレーナ

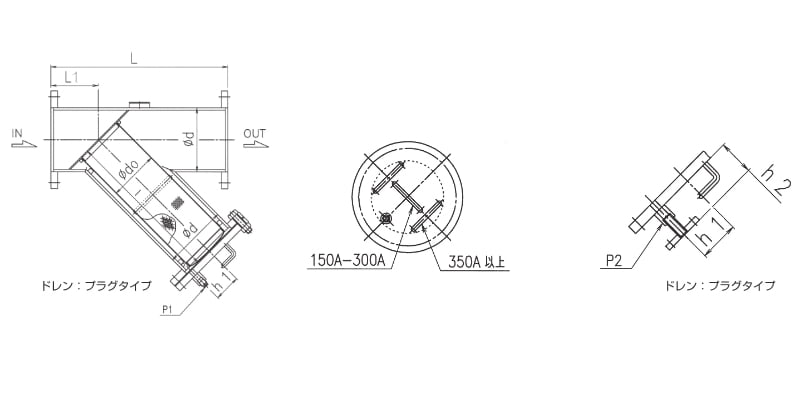

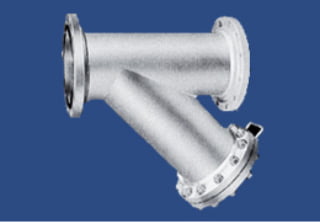

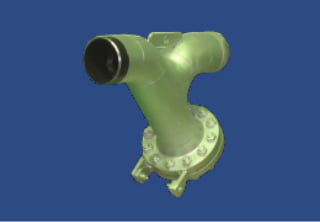

Y形ストレーナ 標準タイプ

Y形ストレーナは、流体のスラッジ(夾雑物)が比較的少ない場合に適用し、機器保護用として使用されます。小径から中径に適しており、エレメントの取付・取外しの作業性が良く、エレメントを交換することによりパーマネント・テンポラリーのいずれにも使用出来ます。

Y1
Y形ストレーナ 標準タイプ

・小径から中径に最適
・夾雑物(スラッジ)は円筒形底付エレメントを抜き出して外部へ排除
・多種な材質、多様な構造に対応可能

接続口径40A~600A

※上記以外の接続口径も製作しておりますので、お問合せください。

Y1
Y形ストレーナを手動洗浄式ストレーナに改造
クリーンデューサー

・洗浄頻度が高く困っている
・もっと簡単に洗浄作業を行いたい
・ラインを止めず洗浄したい

このようなご要望にお応えするため、既設品を洗浄機能付き(手動掻取式)へ改造できるクリーンデューサーという製品をご用意しております。他社製品でも改造可能で、内部品を交換するだけで手動掻取洗浄式ストレーナに改造できます。通液運転しながら片手で簡単に洗浄作業ができるようになる画期的な仕組みです。

材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

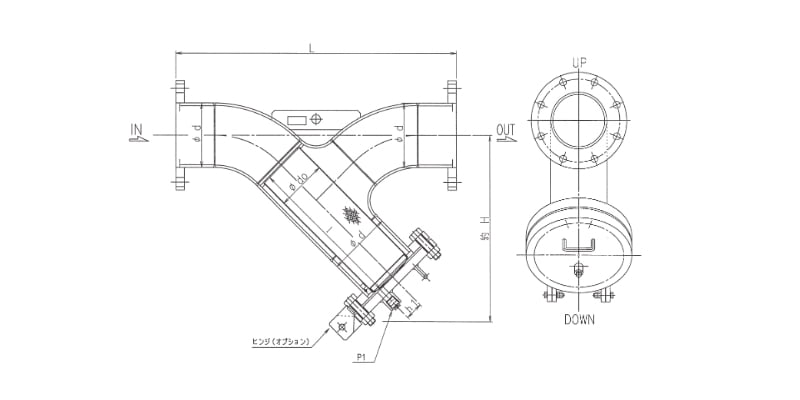

Y形ストレーナ 高圧・低温タイプ

Y2
Y形ストレーナ 高圧・低温タイプ

・高圧、低温、高温ラインに最適
・夾雑物(スラッジ)は円筒形底付エレメントを抜き出して外部へ排除
・多種な材質、多様な構造に対応可能

接続口径40A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

Y2

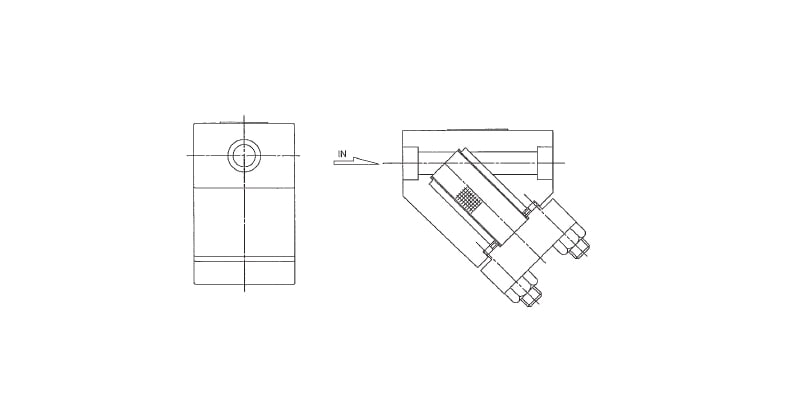

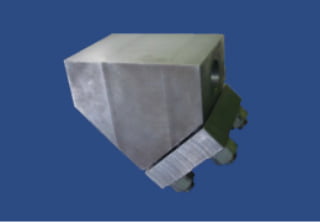

Y5
Y5

・鋳造製、小径モデル
・高圧、高温仕様モデル

材質S25C/SFVC2A/SFVAF/SUSF304/SUSF316/SUSF316L/その他(ASTM材:A105)
スワイプ

スワイプして表をご確認ください

Y5
材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

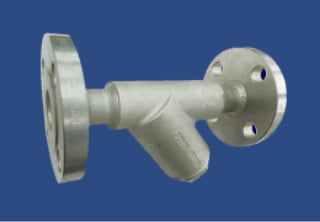

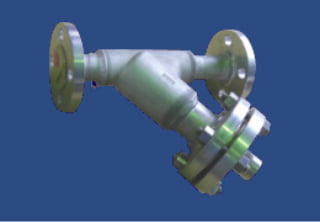

Y形ストレーナ コンパクト・小径タイプ

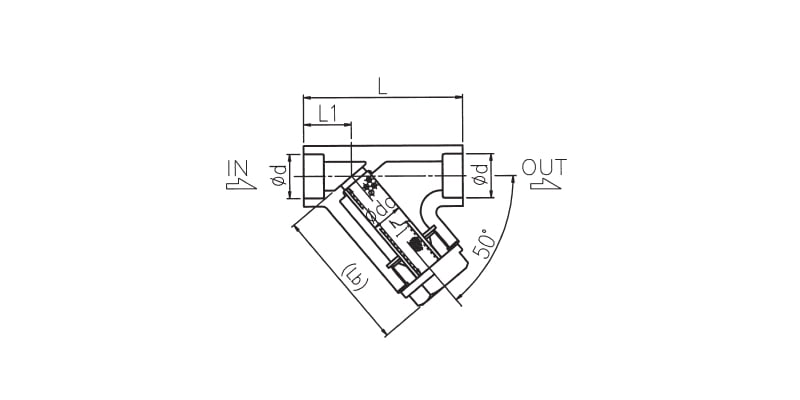

Y41 カバー:キャップタイプ
Y41 カバー:キャップタイプ

・鋳造製の小径 コンパクトモデル
・大きなエレメントの採用で低圧損
・カバー部は捻じ込みキャップタイプ

接続口径15A~25A
材質A216-WCB/A351-CF8/A351-CF8M/A351-CF3M/SCS13A(SUS304)/SCS14A(SUS316)/SCS16A(SUS316L)
スワイプ

スワイプして表をご確認ください

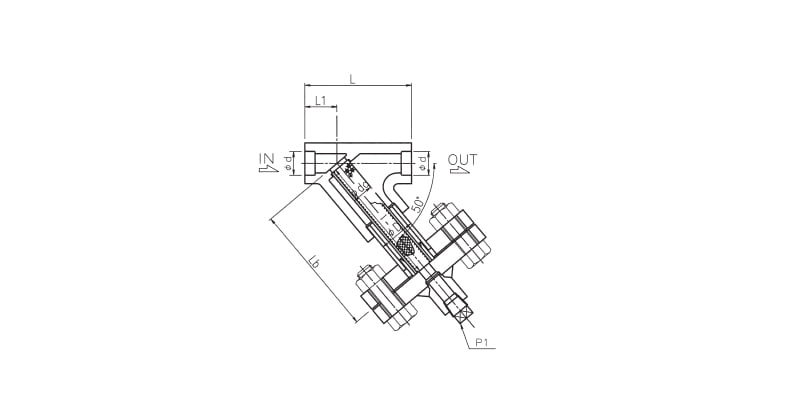

【差込溶接(ソケットウエルド)タイプ】
【差込溶接(ソケットウエルド)タイプ】

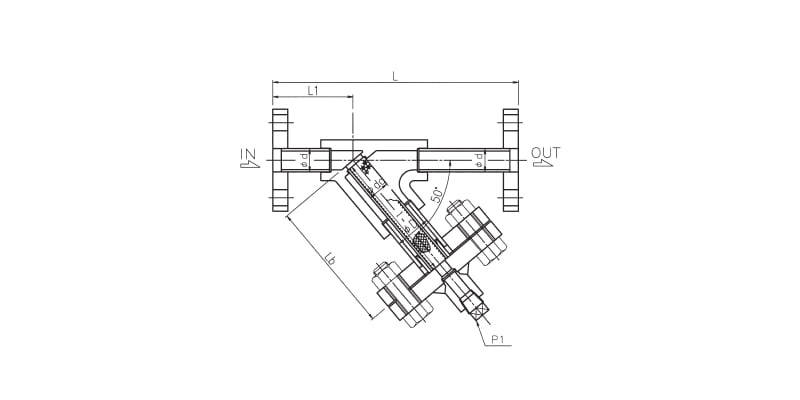

【フランジタイプ】
【フランジタイプ】

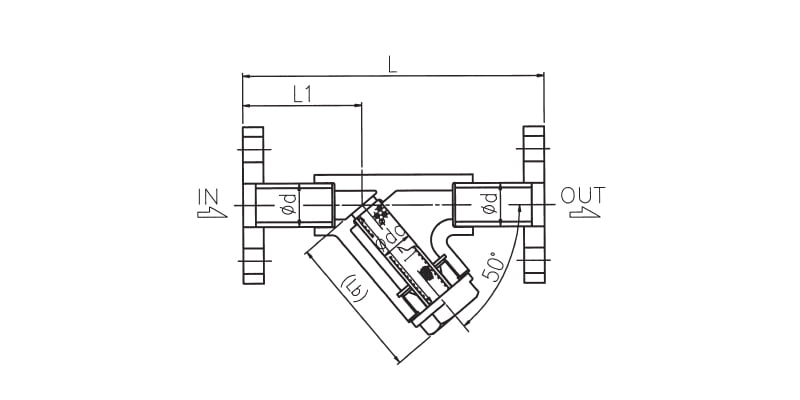

Y42 カバー:フランジタイプ
Y42 カバー:フランジタイプ

・鋳造製の小径 コンパクトモデル
・大きなエレメントの採用で低圧損
・カバー部はフランジタイプ ガスケット材質、ドレン形状が選択可能

接続口径15A~25A
材質A216-WCB/A351-CF8/A351-CF8M/A351-CF3M/SCS13A(SUS304)/SCS14A(SUS316)/SCS16A(SUS316L)
スワイプ

スワイプして表をご確認ください

【差込溶接(ソケットウエルド)タイプ】
【差込溶接(ソケットウエルド)タイプ】
【フランジタイプ】
【フランジタイプ】

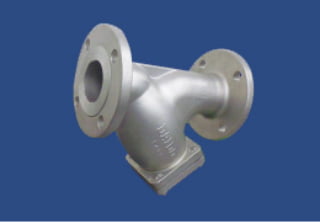

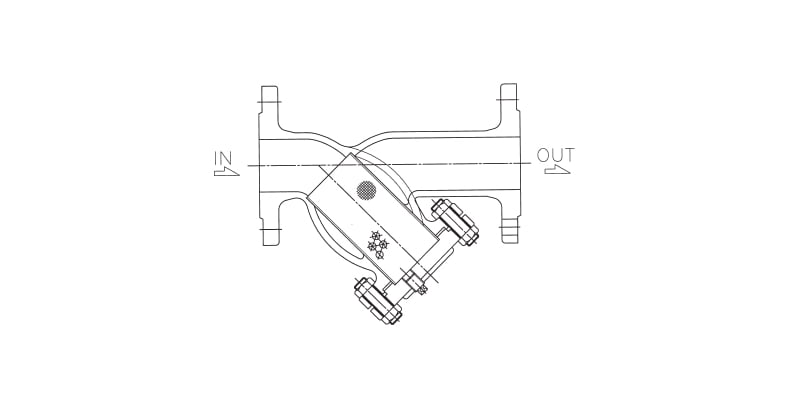

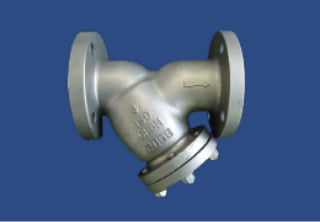

Y8 鋳物タイプ
Y8 鋳物タイプ

・鋳物製でコンパクト、小径に適合
・カバー部はキャップ式とフランジ式

接続口径1/2B~3B
材質A351-CF3N
Y8 鋳物タイプ

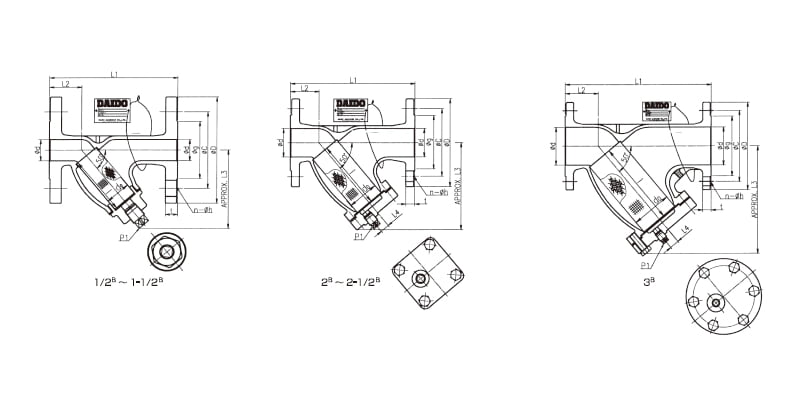

DSY(旧KY1)
DSY(旧KY1)

・鋳物製でコンパクト、小径に適合
・各部の接続、多種類の材質に対応
・カバー部はキャップ式とフランジ式

接続フランジ/突合せ溶接/差込溶接/捻じ込み
材質BC/FC200/FCD-S/SCPH2/A216-WCB/SCS13/SCS14/SCS16/その他
スワイプ

スワイプして表をご確認ください

DSY(旧KY1)

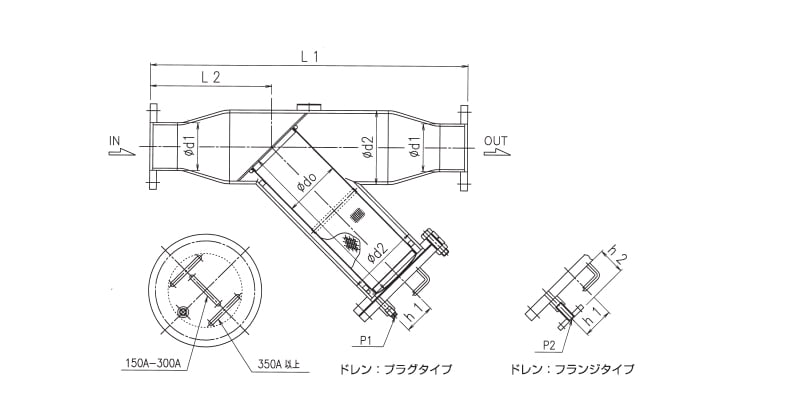

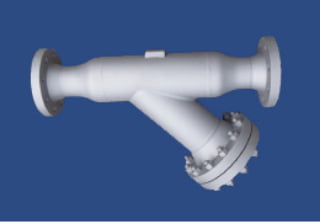

Y形ストレーナ 広ろ過面積タイプ

Y7
Y形ストレーナ 広ろ過面積タイプ

・ろ過面積が広く(有効面積比4倍)、低圧損
・機器保護目的に使用
・小径から大径まで対応
・多様な材質、多様な構造にも対応
・夾雑物(スラッジ)は円筒形底付エレメントを抜き出して外部へ排除

接続口径40A~300A

※上記以外の接続口径も製作しておりますので、お問合せください。

Y7
材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ

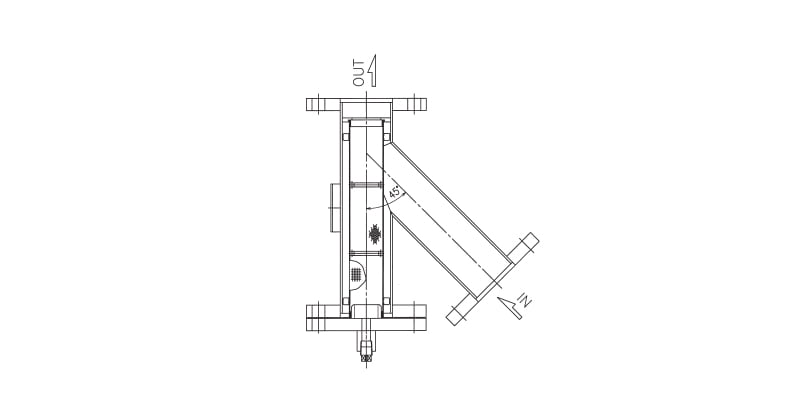

Y形ストレーナ ライザーストレーナ

Y6
Y6

・立ち上がり配管に使用
・外網式エレンメント

材質表
本体
炭素鋼JIS規格(SGP、STPG、STPT、STPA、他)/ステンレス鋼(SUS304,、316、316L、SUS329J4L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/FRP/その他(ASTM材)
エレメント
ステンレス鋼(SUS304、316、316L)/チタン/ニッケル/ハステロイ/モネル/塩ビ(PVC)/ポリエチレン(PE)/ポリプロピレン(PP)/テフロン(PFA、ETFE)/その他
ライニング/
コーティング
ゴム/テフロン/ポリエチレン/エポキシ樹脂/亜鉛メッキ
